АКУСТИЧЕСКИЕ СИСТЕМЫ

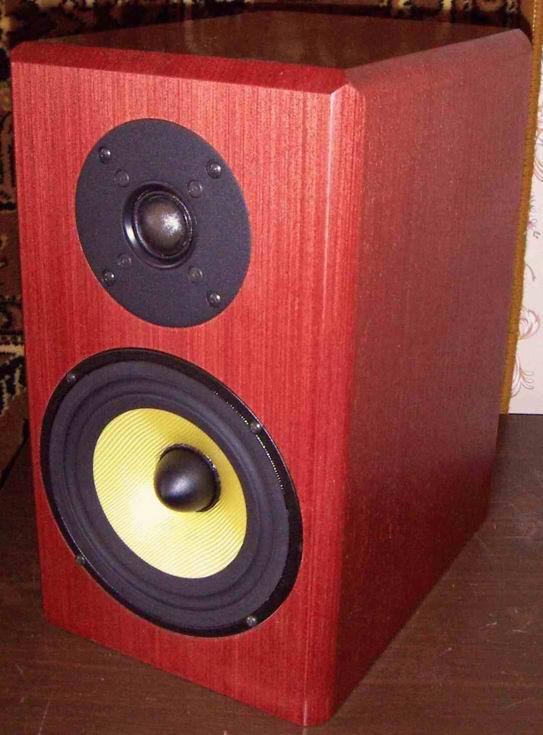

акустические системы: динамики Scan-Speak D2905/9500 и Seas G17REX/P

вид сзади: щелевой фазоинвертор и коннекторы

сочленение панелей: так умели шпонировать в ООО "Ньютон-Лаб"

Низкочастотный динамик Н648 G17REX/P с углеволоконным диффузором.
Первоначально стоял НЧ динамик Н548 P17RCY/P, его характер звучания почти противоположный, чем у G17REX/P; он на 4000 Гц имеет резкий спад АЧХ, и при этом звучит не внося грязи и искажений, и даже без фильтра, с одним полипропиленовым конденсатором перед ВЧ динамиком получился отличный результат по звучанию при работе с гибридным усилителем мощностью 20 ватт. Огрехи разделения диапазонов уступили место естественности звучания по совокупности плюсов и минусов. Диффузор P17RCY из полипропилена, весом всего 10 грамм, отлично прорисовывает микрорельеф баса. Стоящий сейчас углеволоконный G17REX с диффузором весом 16 грамм таких рельефов не дает, но бас у него похож на бас напольной акустики.
Многие динамики с легкими полипропиленовыми диффузорами от SEAS так и просятся на увеличение массы диффузора при помощи герметика и подобных материалов; эту операцию делают многие западные колонкостроители, что позволяет им варьировать звучанием АС в широком диапазоне оттенков, на любой вкус и вид акустического оформления.
Все динамики Seas класса 17 см имеют линейный диапазон работы диффузора по меньшей мере до 60 ватт, далее имеется некоторая компрессия звука, но призвуков или дребезга не появляется и на больших мощностях.
Очень качественно изготовленные динамики, это касается и ВЧ динамиков производства Seas. Это видно даже визуально: симметрия частей динамика, даже капельки клея у проводков динамика нанесены одинаково. У Seas много высококачественных ВЧ динамиков: 27TDFC, 27TFFC, 27TDC -последний без ферромагнитной жидкости, для более живого звука, но мощность меньше за счет отсутствия охлаждения. Еще более высококачественные динамики Т25CF-001 в серии EXCEL имеют большую мощность, есть его вариант без ферромагнитной жидкости.
При снятии АЧХ НЧ динамиков при помощи измерительного микрофона результаты совпали с графиком в документации производителя на динамик (который выложен на их сайте и был снят в 1992 году) с точностью до +/-0,25 дБ. Результат говорит о стабильности технологии производства во времени.
Стекловолоконный G17REX звучит так, как и обещали в документации на динамик: диапазон 200 - 1500 герц очень чист и прозрачен. Диффузор очень жесткий на ощупь, жестче только металлические - но при этом отсутствуют характерные для металлодиффузоров большие всплески на АЧХ выше воспроизводимого диапазона, что позволяет сделать более простые фильтры и в итоге получить за счет этого лучшее звучание меньшими средствами.
Добротность НЧ динамиков приходит в норму примерно через 20 часов работы (далее -мало влияет), т.е. динамик прирабатывался. Поэтому фазоинвертор нужно настраивать не ранее, чем по прошествии этого времени. К тому же настройку фазоинвертора необходимо производить непосредственно в условиях прослушивания, т.е. на тех стойках для АС, тумбочках или нишах с стенке, где они будут стоять, в той комнате и их месте расположении, иначе субъективные параметры настройки (появление гула, бубнения) испортят впечатление от потраченного времени и создадут неверные выводы о примененных динамиках.
Я заказывал корпуса акустики в ООО «Ньютон-Лаб». Теперь они не занимаются изготовлением корпусов, но мы делаем сами. Внутренний объем показанных на фото АС с учетом виртуального увеличения за счет наполнения звукопоглощающим материалом (синтепон плотностью 100 грамм/кв.м) составляет около 12 литров. Внешние размеры АС 350х202х270мм. Корпус из MDF толщиной 16 мм. В корпусе между динамиками вклеена горизонтальная переборка из MDF 16 мм с двумя отверстиями для прохода воздуха. Отделка - шпон вишни.
В этом варианте АС стоят очень хорошие ВЧ динамики Scan-Speak D2905/9500 за 122 евро. Она свободно передает воздух зала, атмосферу.
Все динамики покупаю в Санкт-Петербургском офисе фирмы Аркада: http://www.arkada.com
